Voltage Rating (Uo/U): | Voltage Rating (Uo/U) | Test Voltage: | 3.5kV |
---|---|---|---|
3.5kV: | 15 X Overall Diameter | Maximum Operating Temperature: | +90°C |
Maximum Short Circuit Temperature: | +250°C | Sheath Colour: | Sheath Colour Black |
Conductor: | Class 2 Stranded Aluminium Conductor | Insulation: | XLPE (Cross-Linked Polyethylene) |
Armour: | Galvanized Round Steel Wire | Sheath: | HFFR(Halogen Free Flame Retardant) |

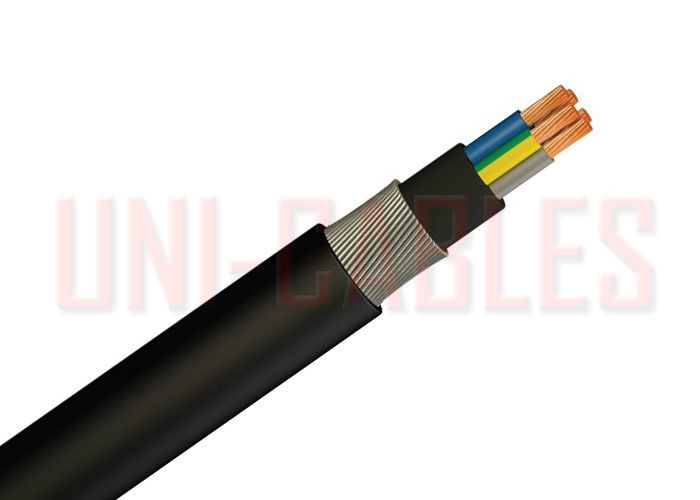

NA2XRY Armoured Electrical Cable XLPE Insulation Steel Wire Armored Cable
APPLICATION
Can be used in underground installations since the cable is very suitable for mechanical compulsion and harsh operating conditions. Suitable for comparatively high ambient temperature due to high maximum permissible conductor temperature.
CABLE STANDARDS
TS IEC 60502-1, BS EN/IEC 60332-1
DIMENSIONS
UNI-Cables PART NO. |
NO. OF CORES |
NOMINAL CROSS SECTIONAL AREA mm² |
NOMINAL OVERALL DIAMETER mm |
NOMINAL WEIGHT kg/km |
UNINA2XRY0225 | 2 | 25 | 25 | 1270 |
UNINA2XRY0325 | 3 | 25 | 25.6 | 1325 |
UNINA2XRY0335 | 3 | 35 | 28.2 | 1592 |
UNINA2XRY0350 | 3 | 50 | 34.6 | 2381 |
UNINA2XRY0370 | 3 | 70 | 36.5 | 2679 |
UNINA2XRY0395 | 3 | 95 | 41.8 | 3640 |
UNINA2XRY03120 | 3 | 120 | 49 | 4736 |
UNINA2XRY0325RE | 3 | 25/16 | 27.8 | 1487 |
UNINA2XRY0335RE | 3 | 35/16 | 30.4 | 1722 |
UNINA2XRY0350RE | 3 | 50/25 | 35.8 | 2440 |
UNINA2XRY0370RE | 3 | 70/35 | 39.8 | 2950 |
UNINA2XRY0395RE | 3 | 95/50 | 45.9 | 4033 |
UNINA2XRY03240RE | 3 | 240/120 | 66.6 | 8162 |
UNINA2XRY03300RE | 3 | 300/150 | 72.2 | 9318 |
UNINA2XRY0425 | 4 | 25 | 29.1 | 1643 |
UNINA2XRY0435 | 4 | 35 | 32.2 | 1970 |
UNINA2XRY0450 | 4 | 50 | 37.7 | 2754 |
UNINA2XRY0470 | 4 | 70 | 43 | 3696 |
UNINA2XRY0495 | 4 | 95 | 48.2 | 4546 |
UNINA2XRY04120 | 4 | 120 | 52.2 | 5264 |
UNINA2XRY04150 | 4 | 150 | 57.7 | 6289 |
UNINA2XRY04185 | 4 | 185 | 66.9 | 8596 |
UNINA2XRY04240 | 4 | 240 | 74 | 10334 |
UNINA2XRY0516 | 5 | 16 | 26.1 | 1373 |
UNINA2XRY0525 | 5 | 25 | 30.3 | 1802 |
UNINA2XRY0535 | 5 | 35 | 34.5 | 2415 |
UNINA2XRY0550 | 5 | 50 | 39.9 | 3330 |
UNINA2XRY0570 | 5 | 70 | 45.1 | 4124 |
UNINA2XRY0595 | 5 | 95 | 50.9 | 5198 |
CONDUCTORS
Class 2 Stranded Conductor for Single Core and Multi-Core Cables
NOMINAL CROSS SECTIONAL AREA mm² |
MAXIMUM DC RESISTANCE OF CONDUCTOR AT 20OC ohms/km |
16 | 1.91 |
25 | 1.2 |
35 | 0.868 |
50 | 0.641 |
70 | 0.443 |
95 | 0.32 |
120 | 0.253 |
150 | 0.206 |
185 | 0.164 |
240 | 0.125 |
ELECTRICAL CHARACTERISTICS
Current Carrying Capacity
NOMINAL CROSS SECTIONAL AREA mm² |
CURRENT CARRYING CAPACITY | |
In Ground Amps |
In Air Amps |
|
25 | 90 | 97 |
35 | 112 | 120 |
50 | 136 | 146 |
70 | 174 | 187 |
95 | 211 | 227 |
120 | 245 | 263 |
150 | 283 | 304 |
185 | 323 | 347 |
240 | 382 | 409 |
16 | 90 | 77 |
25 | 112 | 97 |
35 | 136 | 120 |
50 | 174 | 146 |
70 | 211 | 187 |
95 | 245 | 227 |
